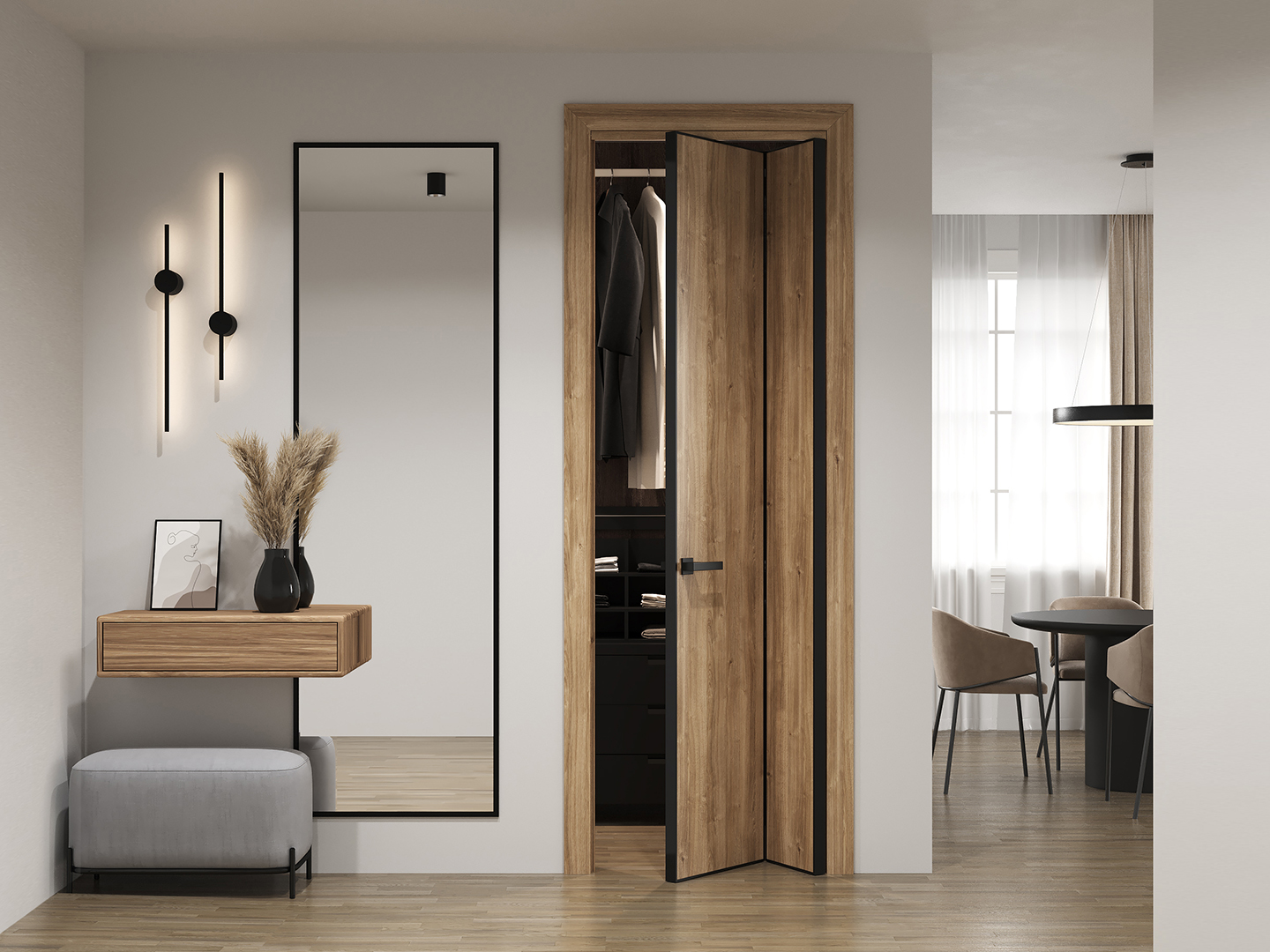

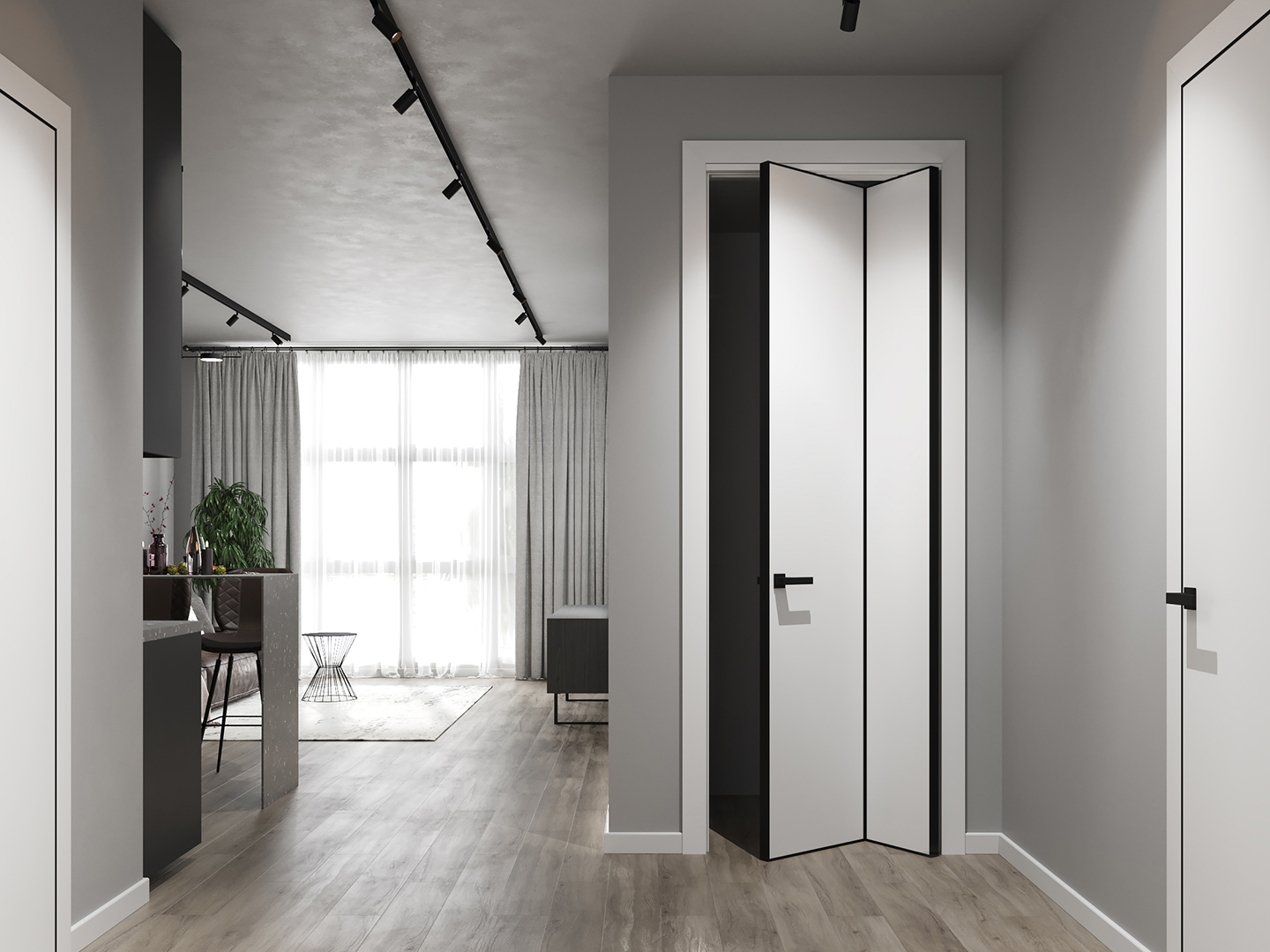

Для типовых квартир в многоэтажных домах складывающаяся дверь книжка – спасение. Когда важно сэкономить каждый уголок, удобно расположить мебельный гарнитур и создать атмосферу уюта в доме, дверное полотно со складывающимся механизмом является отличной альтернативой распашным вариантам. А если предметы декора расположены вплотную к проёму, книжка заменит и двери в исполнении купе.

Система открывания дверей Книжка – ещё одно решение фабрики дверей PROFILDOORS. В основе конструкторской идеи лежит решение поделить дверное полотно на две асимметричные доли, благодаря чему происходит складывание частей полотна и их сдвиг по направляющей в левую или правую сторону (в зависимости от варианта исполнения). В итоге они занимают положение, перпендикулярное плоскости стены.

Система открывания дверей Книжка – это прочная и надёжная конструкция, значительное увеличение свободного пространства и оригинальный предмет интерьера. Плавность хода двери обеспечивает механизм «Книжка Т1», скрытый в верхней части проёма. Его бесшумная работа не будет отвлекать внимание во время совещания или приятного вечера в компании друзей.

О СИСТЕМЕ ОТКРЫВАНИЯ

ОТСУТСТВУЮТ ПЕТЛИ

Механизм книжка от фабрики Profil Doors отличается от аналогов других производителей

Складывание частей двери происходит за счёт креплений сверху и снизу

НЕРАВНЫЕ ДОЛИ ДВЕРНОГО ПОЛОТНА

Это конструктивное решение позволяет высвободить ручку в сложенном положении и не дает ей стукаться о вторую часть конструкции

ПЛАВНОЕ ОТКРЫТИЕ

Ролик крепится к середине складной части двери, что позволяет ему двигаться плавно и без особых усилий

При открытии полотно складывается и сдвигается по направляющей к краю дверного проёма

Складная дверь книжка самый простой и надёжный нестандартный механизм открывания дверей

КОМПЛЕКТАЦИЯ И СТОИМОСТЬ

28 500 ₽

Механизм «Складной Т1», дверное полотно 7X, магнитный замок AGB (Италия)
ДОПОЛНИТЕЛЬНО: Дверная коробка, наличники, фурнитура (ручка, завертка при необходимости), другое дверное полотно по стоимости.

ВЫЗВАТЬ ЗАМЕРЩИКА

СИСТЕМА «COMPACK» применяется к сериям:

Внешний вид и схема

УСТАНОВКА МЕХАНИЗМА «КНИЖКА»

ПОДГОТОВКА ДВЕРНОГО ПРОЁМА

Дверное полотно по ширине 700/800/900 мм и высоте 2000 мм могут быть установлены в проёмы по размерам:

Серия Z – D – VG – E: ширина полотна + 100 мм, высота полотна + 90 мм
Серии X: ширина полотна + 90 мм, высота полотна + 80 мм
Рекомендуемый зазор между дверным блоком и стенами в одну сторону: 10-20 мм

УСТАНОВКА КОРОБКИ

Запил коробки необходимо сделать с учётом зазоров:

ширина полотна + 12 мм
высота полотна + 39 мм

Далее необходимо определить сторонность открывания и сделать фрезеровку под нижнюю часть опорного шарнира, расположенного посередине притвора коробки

УСТАНОВКА ДВЕРНОГО ПОЛОТНА

После выполнения фрезеровки и установки опорного шарнира на коробку, устанавливаем дверную коробку в проём
Внимание: заполнение монтажных зазоров пеной делаем только после установки самого дверного полотна. Установка механизма на дверное полотно требует особой точности.
Во первых выполняем дополнительную подрезку под шарниры. На серии Х они выполняются канцелярским ножом, на серии Z пилкой по металлу и составляют 6,5 мм от края полотна
Так же просверливаем отверстие 12 мм внизу узкой части полотна (меньшая часть разделенного на 2 части полотна)
После того как сделали все отверстия и пазы устанавливаем механизм на дверное полотно. Внимание на рисунке показан вид сверху механизма книжка с правым открыванием. Левое открывание будет зеркально
После крепим ролик и шарнир на полотно
После установки механизма на дверное полотно подрезаем алюминиевую направляющую №2 для верхнего опорного ролика. Она должна быть на 4 мм короче расстояния между притворами коробки (полотно 800 + зазоры 12 мм – 4мм = 808). Это позволит легко установить его в проём коробки
После подрезки на профиль наклеиваем маскировочную планку с одной стороны и устанавливаем на нее опорный шарнир на расстоянии 59 мм от края профиля

После сборки профиля устанавливаем само полотно в проём коробки

Крепим алюминиевый профиль на дверь
Устанавливаем нижний опорный шарнир на пятку и складываем полотно примерно до угла 90 градусов
Заводим профиль вместе с полотном в коробку и закрепление при помощи саморезов на верхней части короба
После установки выравниваем зазоры, расклиниваем и пеним

СТОИМОСТЬ МОНТАЖНЫХ РАБОТ

Готовая конструкция двери, полотно из 2-х секций
