Система открывания дверей Купе гармонично впишется в интерьер большого обеденного зала, гостиной или комнаты переговоров. Верхнее крепление легко скрыть с помощью различных декоративных элементов или стандартного карниза МДФ в цвет дверного полотна. Двери-купе изготавливаются в двух вариантах – с расположением дверного полотна внутри проёма и вдоль стены.

В первом варианте дверное полотно крепится к направляющей, установленной в верхней части дверного проема. В комплект входят направляющая из алюминия, бесшумные ролики на подшипниках, клипстопор, стопор и нижний проводник. В этом исполнении система открывания дверей Купе устанавливается на две створки, чтобы уменьшить глубину кармана внутри стены.

Во втором случае алюминиевая направляющая крепится к стене, вдоль которой движется полотно.

В обоих вариантах дополнительно можно установить доводчик и механизм синхронного открывания, облегчающие эксплуатацию конструкции.

О СИСТЕМЕ ОТКРЫВАНИЯ

Одностворчатые – с одним дверным полотном

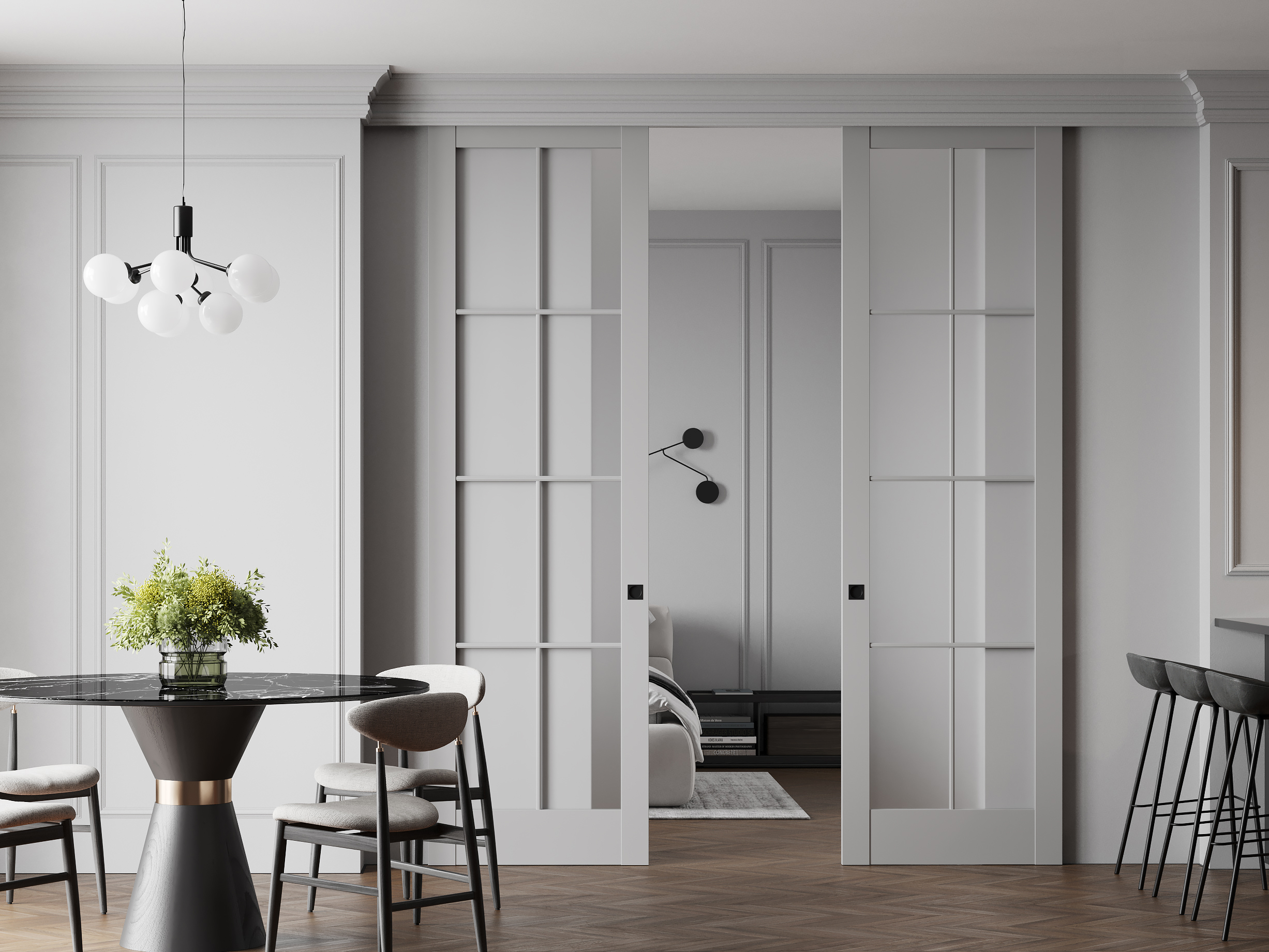

Двухстворчатые – два дверных полотна
Как правило двустворчатые конструкции устанавливаются в широкие проемы от 1300 мм
Могут комплектоваться механизмом синхронного открывания створок
КУПЕ всегда устанавливаются вдоль стены снаружи дверного проема, при этом алюминиевая направляющая крепится к стене снаружи
Все раздвижные конструкции, установленные внутри дверного проёма называются пеналами.

Купе – раздвижная дверь с наружным механизмом. Рельса скрывается за карнизом в цвет дверного полотна. Они гармонично впишутся в интерьер любого дома или квартиры

КОМПЛЕКТАЦИЯ И СТОИМОСТЬ

20 160 ₽

Направляющая из алюминия, Комплект роликов со стопорами (бесшумные подшипники), Нижний флажок (проводник). Полотно по стоимости межкомнатной двери
ДОПОЛНИТЕЛЬНО: Доводчик, Фурнитура (ручка, защелка), Карниз МДФ в цвет полотна, Комплект синхронного открывания для двухстворчатых дверей, Стойка торцевая в цвет полотна (для ограничения движение)

ВЫЗВАТЬ ЗАМЕРЩИКА

СИСТЕМА «COMPACK» применяется к сериям:

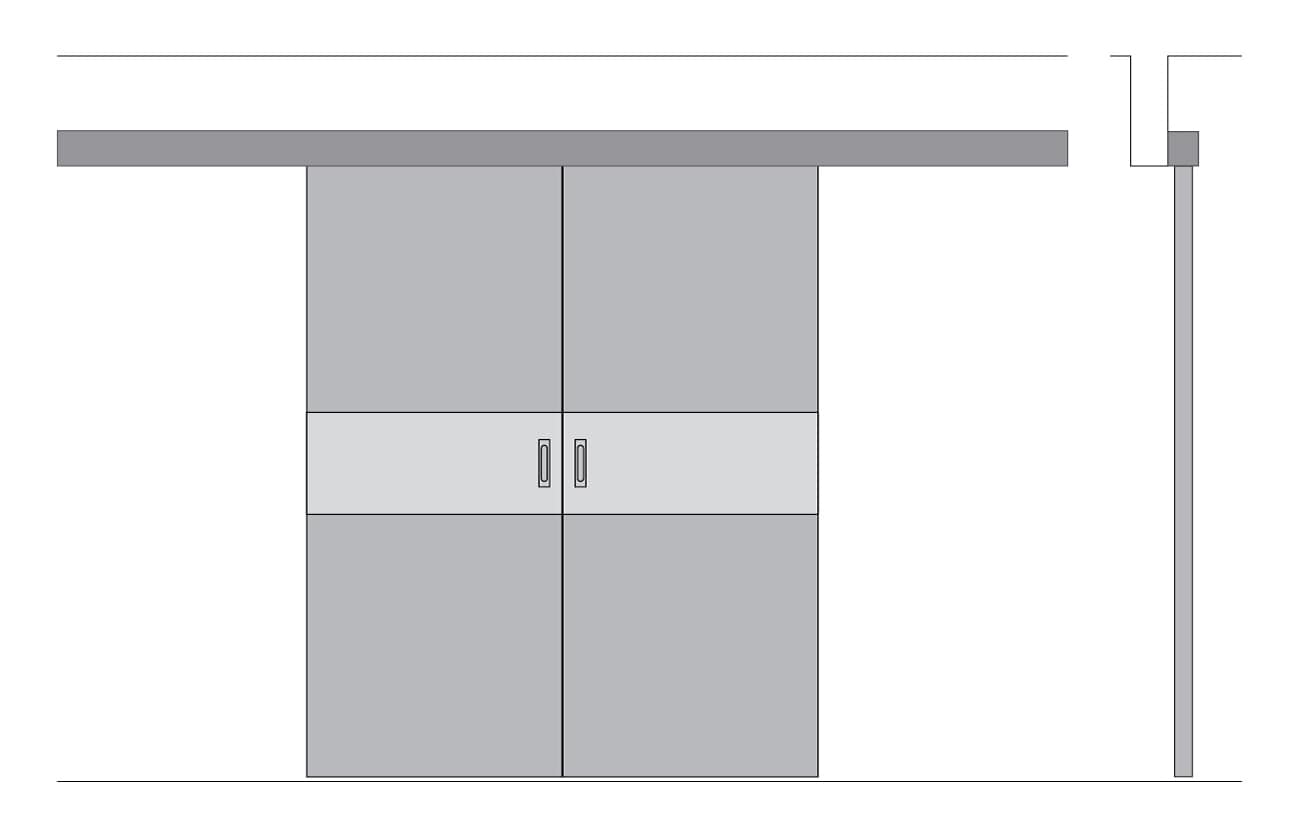

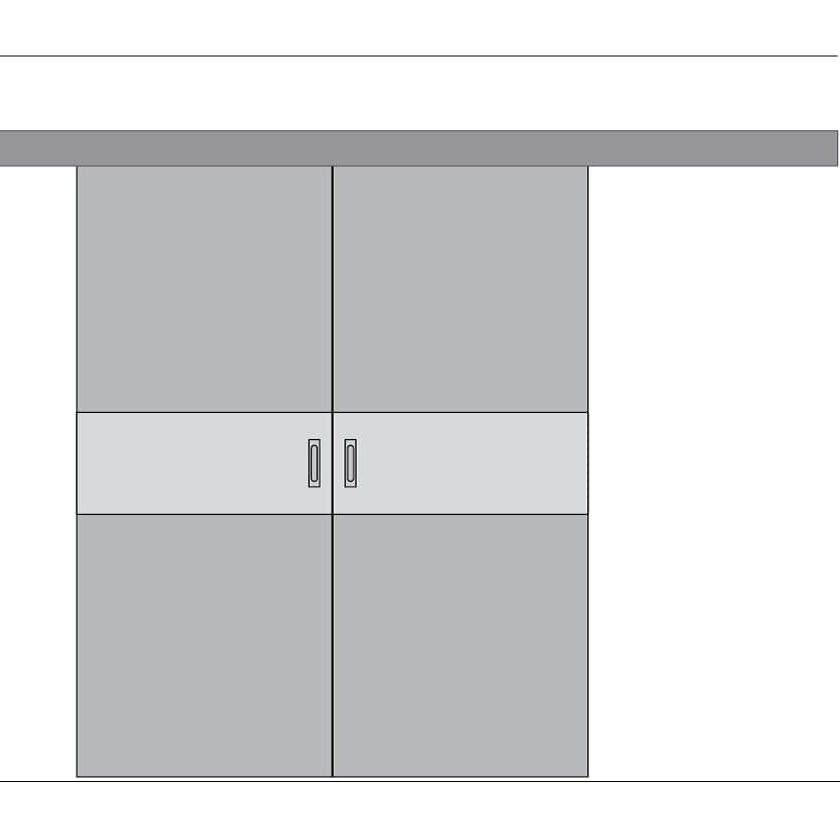

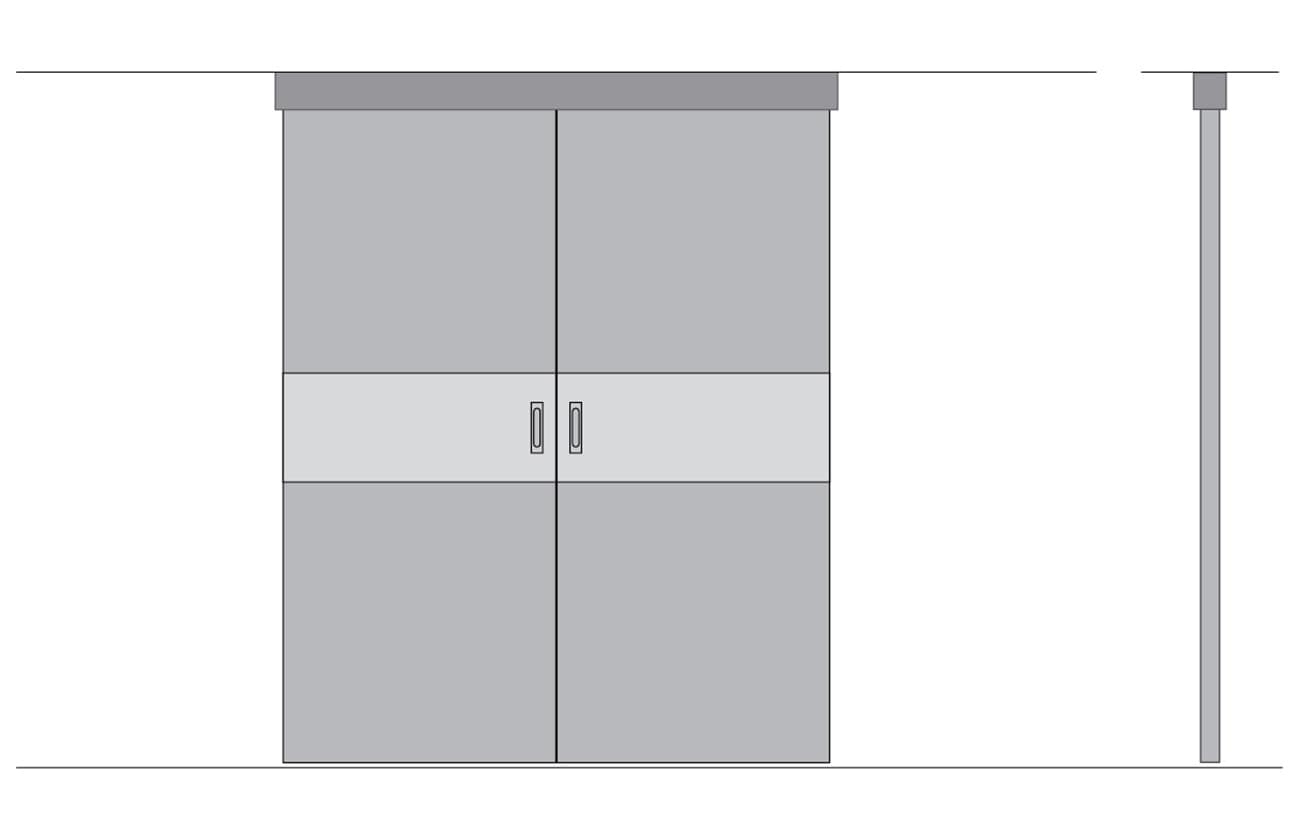

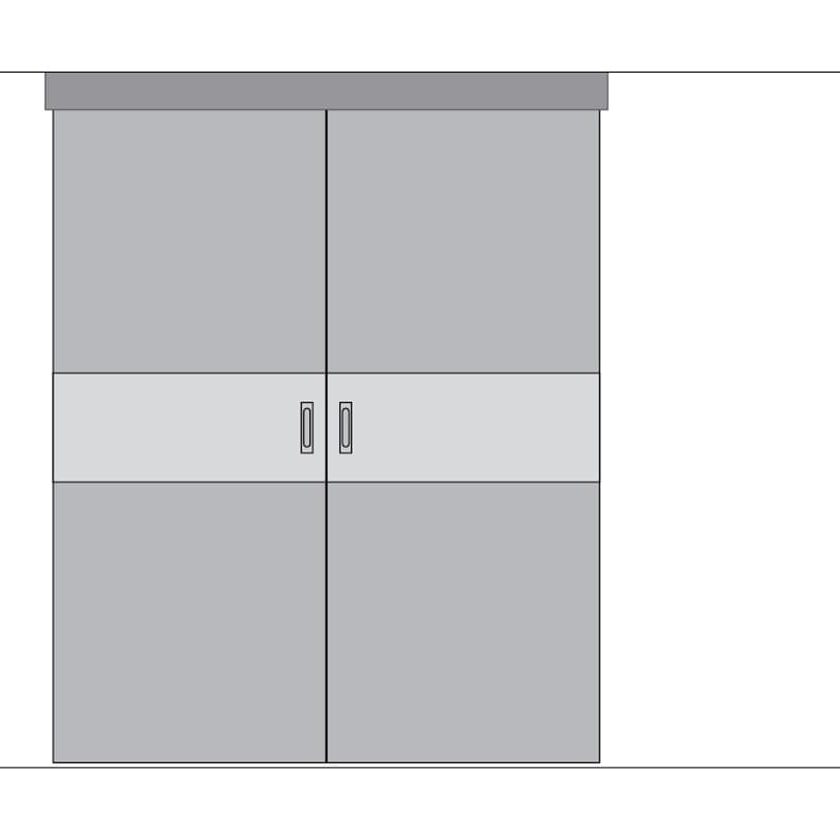

Внешний вид и схема

УСТАНОВКА ДВЕРИ «КУПЕ»

ПОДГОТОВКА ДВЕРНОГО ПРОЁМА

Важно знать: ДВЕРЬ КУПЕ – это полностью навесная конструкция

В механизме открывания отсутствует дверная коробка, по этой причине проём должен быть меньше полотна по ширине минимум 50 мм, по высоте минимум 50 мм Лучше по бокам закладывать ширину побольше, это позволит сделать полное перекрытие светового проёма

Существует три способа обрамления проёма:

С наличником с одной стороны (рис. №1)
С наличником с двух сторон (рис. №2). При этом способе нужно учесть толщину наличника и установить расширительную планку под профиль механизма
3. Без наличников путем отделки дверного проёма строительными материалами

СБОРКА МЕХАНИЗМА

Сборка несущей части осуществляется исходя из размеров полотна и способа открывания (одна створка, две створки).
Профиль отрезается из расчета полотно умноженное на 2 и вычитаем 50 мм. На несущий профиль крепятся монтажные уголки для крепления механизма к стене, уголки распределяются равномерно по всему профилю, а крайние крепятся в 20 мм от края в независимости от длины профиля
После сборки профиля устанавливаем на него стопор клипсу и запускаем ролики, таким образом, чтобы ролик мог застопориться в клипстопоре, и устанавливаем второй клипстопор
Закончив сборку несущей части закрепляем его на стену с учётом размера механизма и зазоров по высоте.

Внимание: профиль должен быть выставлен строго по горизонтальному уровню во избежание произвольного перемещения полотна

В нижней части рабочей зоны устанавливается ограничитель возвратно поступательных движений по глубине полотна. Установка кронштейнов для крепления роликов на полотно выполняется по схеме

Внимание! При установке Серии Z учтите толщину наличника во избежание упора в него открытой двери.

УСТАНОВКА ДВЕРНОГО ПОЛОТНА

Когда закончили полный монтаж раздвижного механизма приступаем к установке полотна в рабочее положение

Полотно навешивается на ролики при помощи закрепленных на него кронштейнов, регулируется по вертикали и фиксируется при помощи гаек на оси ролика
Окончательным этапом установки является установка маскировочной планки. Это позволит визуально скрыть сам механизм открывания

СТОИМОСТЬ МОНТАЖНЫХ РАБОТ

Уточняйте у менеджера
